智能型管网叠压(无负压)供水设备

日期:2019-12-30 13:04:48 阅读:
订购热线:400-611-9599
济南安吉尔实业有限公司
销售热线(周一至周六8:00~18:00) 400-611-9599 生产厂区:济南市天桥区大桥镇尔宽水工产业园
二维码 二维码
详情介绍
   详细说明

    技术参数

★ 环境温度:1℃-40℃

★ 相对湿度≤90%(20℃),室外允许59%,无水珠凝露

★ 电源:三相五线制,380V(±10%),50HZ(±5%)
★ 流量范围:0~600m3/h
★ 压力范围:0~2.0MPa
★ 压力调节精度:≤0.01 MPa

★ 振动:<0.5g,振动频率10HZ-150HZ,最大振动加速不应超过5m/s2

★ 设备运行地点应无导电或爆炸性尘埃,无腐蚀金属或破坏绝缘的气体

或蒸汽

    设备优点

★ 设备投资省:无需修建蓄水池或水箱,无需设置大型气压罐,节省了一大笔投资;而且,由于能充分利用自来水管网一次供水压力,加压泵选型可以减小,设备投资减少。

★ 卫生无污染:供水系统从自来水管网至用户水龙头为全密封结构,污染物不会进入系统;水体不与空气直接接触,过流部件采用食品级不绣钢制作,无二次污染机会,环保卫生。

★ 节能效果显著:设备直接与自来水管网串接,在自来水厂一次供水管网压力的基础上叠加所需的压力,差多少,补多少,能充分利用管网的余压;用水低峰期,设备甚至不需运行,节能效果显著,与传统给水设备相比,节能可达30%-90%。

★ 节约水资源:不用定期清洗,不浪费水资源和人力资源,节约维护费用。

★ 占地面积小:不需要修建蓄水池或水箱,不需要配置大型气压罐,大大节约了系统占地面积,可以充分利用节约的土地提高地产利用率,符合国家节约土地资源的要求。

★ 运行费用低:由于加压泵的选型较小,而且可采用多泵关联供水,在用水低峰期直接利用城市一次供水压力供水,设备不需启泵。因此,设备运行过程中能耗非常低,降低了运行成本。

★ 供水量不足时不会停止供水:目前,市场上绝大部分管网叠压(无负压)给水设备在城市供水量不足时,都会由于缺水保护而停机,所以往往在用水高峰期时水泵要么启停频繁,要么干脆停机,严重影响正常连续供水。我公司研制的新一代管网叠压(无负压)给水设备采用先进的计算机控制原理,在供水量不足时仍可保证正常供水。

★ 安装简便:设备到现场,只需连接进出水管,施工周期短,安装简单。

★ 停电不会停止供水:设备有一条公共供水管路与用户管网直接相通,在停电时加压泵虽停止工作,但自来水厂一次供水压力仍可维持供水。

★ 管理维护简便:管网叠压供水设备为微机全自动控制变频调速运行,停电设备自动停机,来电自动开机,完善的故障检测、诊断技术和报警提醒,使得设备的管理维护非常简便。由于不会产生污染,因此无需清洗。

★ 供水泵优良,整机性能好:设备采用多级全不绣钢加压泵,泵壳、叶轮及主要配件均采用食品级不绣钢材质冲压或铸造,流道光滑,高效节能,运转平稳,噪音极低,整机性能优异,是理想的绿色、环保、节能型给水设备。

       工作原理





智能型管网叠压(无负压)供水设备是我公司创新研发的一种新型一体化成套供水设备,由电控柜、泵组、无负压罐、管路附件及压力罐组成。

智能型管网叠压无负压供水设备进水管与自来水管网直接相连,当自来水管网的压力低于用户所需的设定压力时,微机会自动控制变频泵软启动运行,直到输出管内的实际压力等于设定的压力时微机才控制变频泵以一定的转速工作;自来水压力越高,微机控制泵的转速越低,自来水压力越低,微机控制变频泵的转速就越高。充分利用自来水的压力,以确保用户所需压力恒定;当用水低谷时自来水管道的压力高于用户所需要的设定压力时,微机便控制设备停止工作,由自来水直供。变频泵的进水口与稳流补偿器相连,当稳流补偿器内压力降低时,真空抑制器自动工作,破坏负压的形成,从而确保自来水管网的正常供水;当自来水管网停水或水量很小时,微机会作出判断自动控制设备停机,当自来水恢复供水后,微机会自动控制设备开机工作。

      设备功能





本套设备采用先进的PLC智能控制系统可安全实现自动控制、检测、故障自动切换,从而达到无人值守功能,节省人员开支。

    具体功能有:

★ 供水视窗,人机界面触摸式操作

★ 水泵、电源、电压、故障自检、远程通信报警和保护

★ 自动变频功能、软启动功能

★ 真空抑制功能

★ 液位自动检测报警功能

★ 水泵故障自动切换功能

★ 水泵自动定时切换功能

★ 小流量停机保压功能

★ 全自动运行无人值守功能

    使用范围

★ 居民住宅小区、高层建筑、宾馆饭店生产和生活给水
★ 自来水厂和供水场所的加压系统
★ 园林草坪的节水喷灌.滴灌给水
★ 工业生产中恒压给水系统(印染.纺织.化工.饮料,冶炼)
★ 改造原有的气压供水设备。可以充分利用原有的气压罐
★ 老式高位水箱及水塔给水系统的更新换代

工作流程图

鼠标点击查看大图

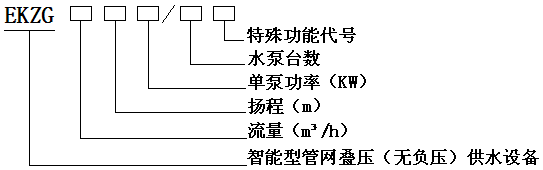

型号说明

鼠标点击查看大图
